Defnyddir pibell Weldedig Gwrthiant Trydan, y cyfeirir ato'n gyffredin fel pibell ERW, yn eang mewn trawsyrru olew a nwy, systemau cyflenwi dŵr, adeiladu strwythurol, a gwneuthuriad mecanyddol. Oherwydd bod y cymwysiadau hyn yn aml yn cynnwys cyfyngu pwysau, swyddogaethau cario llwyth, neu berfformiad critigol o ran diogelwch, rhaid i bibell ddur carbon ERW gydymffurfio â safonau technegol a ddiffinnir yn glir. Mae safonau'n sicrhau cysondeb mewn cyfansoddiad cemegol, priodweddau mecanyddol, goddefiannau dimensiwn, dulliau gweithgynhyrchu, gweithdrefnau arolygu, a gofynion profi. Mae deall yr hyn sy'n rheoli cynhyrchu pibellau ERW yn hanfodol i beirianwyr, arbenigwyr caffael, a rheolwyr prosiect sydd angen dewis deunyddiau sy'n bodloni disgwyliadau rheoleiddio a pherfformiad.

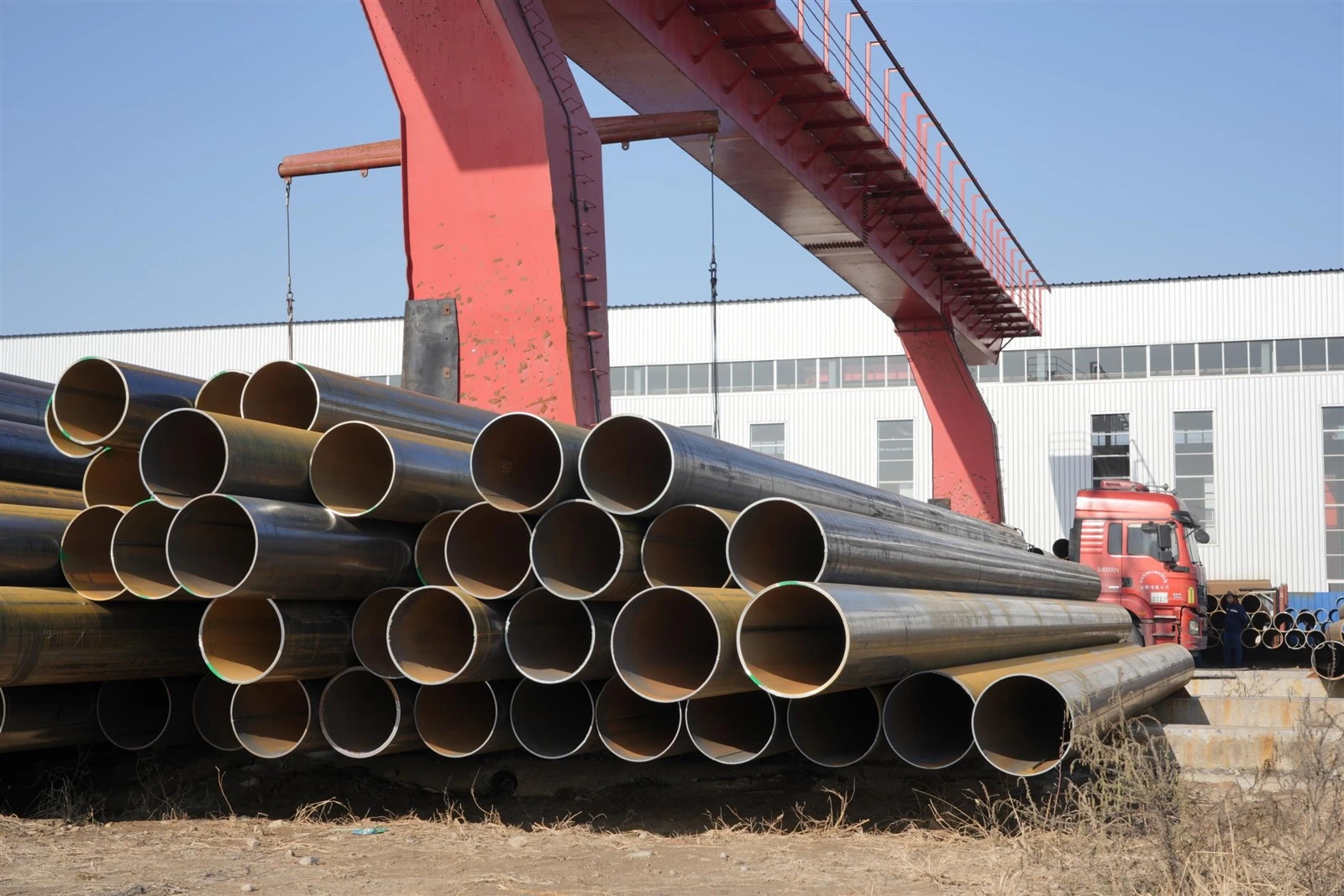

Safonau Rhyngwladol sy'n LlywodraethuPibell Dur Carbon ERW
Safonau API ar gyfer Pibellau Llinell
Yn y sector olew a nwy, un o'r safonau mwyaf cydnabyddedig ar gyfer pibell ddur carbon ERW yw API 5L. Mae'r fanyleb hon, a gyhoeddwyd gan Sefydliad Petroliwm America, yn diffinio'r gofynion ar gyfer pibell linell a ddefnyddir mewn systemau cludo piblinellau. Mae API 5L yn ymdrin â chyfyngiadau cyfansoddiad cemegol, priodweddau mecanyddol megis cynnyrch a chryfder tynnol, profion hydrostatig, archwiliad annistrywiol o wythiennau weldio, a goddefiannau dimensiwn.
Yn nodweddiadol, defnyddir pibellau ERW a weithgynhyrchir o dan API 5L ar gyfer cludo olew, nwy naturiol a chynhyrchion petrolewm. Mae'r safon yn categoreiddio pibellau i wahanol raddau, megis Gradd B, X42, X52, ac uwch, pob un yn cyfateb i lefel cryfder cynnyrch lleiaf. Mae cydymffurfiaeth yn sicrhau y gall y bibell wrthsefyll pwysau mewnol a llwythi amgylcheddol yn ddiogel dros gyfnodau gwasanaeth estynedig.
Safonau ASTM ar gyfer Pibellau Strwythurol a Chyffredinol
Ar gyfer cymwysiadau diwydiannol strwythurol a chyffredinol, mae safonau ASTM yn cael eu cymhwyso'n gyffredin. Mae ASTM A53 yn nodi gofynion ar gyfer pibell ddur carbon wedi'i weldio a di-dor ar gyfer cymwysiadau mecanyddol a phwysau. Mae'n diffinio ystodau cyfansoddiad cemegol, priodweddau tynnol, gofynion profi hydrostatig, ac amrywiadau dimensiwn a ganiateir.
Mae ASTM A500 yn safon bwysig arall sy'n berthnasol i diwbiau strwythurol dur carbon weldio oer. Er ei fod wedi'i fwriadu'n bennaf ar gyfer defnydd strwythurol yn hytrach na chludiant hylif, mae'n aml yn gysylltiedig â dulliau gweithgynhyrchu ERW. Mae'r safon yn pwysleisio cryfder cnwd, cryfder tynnol, a chywirdeb dimensiwn ar gyfer cymwysiadau cario llwyth.
Mae'r tabl canlynol yn crynhoi safonau rhyngwladol allweddol a ddefnyddir yn gyffredin ar gyfer pibell ddur carbon ERW.
| Safonol | Cwmpas y Cais | Gofynion Allweddol | Defnydd Nodweddiadol |
|---|---|---|---|
| API 5L | Piblinellau olew a nwy | Graddau cryfder, prawf hydro, NDT | Trawsyrru pibell llinell |
| ASTM A53 | Pwysau cyffredinol a mecanyddol | Cyfyngiadau cemegol, priodweddau tynnol | Dŵr, nwy, pibellau diwydiannol |
| ASTM A500 | Tiwbiau strwythurol | Cryfder cynnyrch a rheolaeth dimensiwn | Fframweithiau adeiladu |
| EN 10219 | Rhannau pant adeileddol wedi'u ffurfio'n oer | Goddefiannau mecanyddol a geometrig | prosiectau strwythurol Ewropeaidd |
Mae'r safonau hyn yn diffinio'r llinell sylfaen dechnegol ar gyfer cynhyrchu pibellau ERW mewn amrywiol ddiwydiannau.
Gofynion Technegol Craidd yn Safonau Pibellau ERW
Rheoli Cyfansoddiad Cemegol
Mae safonau'n pennu'r canrannau uchaf a ganiateir o garbon, manganîs, ffosfforws, sylffwr, ac elfennau aloi eraill. Mae rheoli cyfansoddiad cemegol yn sicrhau weldadwyedd, caledwch ac ymddygiad mecanyddol cyson. Gall cynnwys carbon gormodol gynyddu caledwch a lleihau hydwythedd, a allai beryglu perfformiad sêm weldio.
Mae gwerth cyfwerth â charbon yn aml yn cael ei werthuso i asesu weldadwyedd. Mae cyfwerth carbon is yn gwella ymwrthedd i gracio oer yn ystod weldio maes. Mae safonau'n cyfyngu ar elfennau aloi i gynnal cydbwysedd rhwng cryfder a pherfformiad saernïo.
Dilysu Eiddo Mecanyddol
Mae profion mecanyddol yn elfen sylfaenol o safonau pibellau ERW. Rhaid i gryfder cnwd a chryfder tynnol fodloni'r isafswm gwerthoedd penodedig yn ôl dosbarthiad gradd. Mae gofynion elongation yn sicrhau bod y deunydd yn cadw digon o hydwythedd o dan lwyth.
Mae'n bosibl y bydd angen profi effaith ar gyfer pibellau a ddefnyddir mewn-amgylchedd tymheredd isel. Mae profion trawiad swynol yn gwirio gwydnwch torasgwrn a gwrthwynebiad i fethiant brau. Mae'r gofynion hyn yn arbennig o bwysig mewn systemau piblinellau sy'n gweithredu mewn hinsoddau oer.
Mae'r tabl canlynol yn amlinellu gofynion eiddo mecanyddol nodweddiadol ar gyfer safonau pibellau ERW dethol.
| Safon a Gradd | Cryfder Cynnyrch Lleiaf | Cryfder Tynnol Lleiaf | Profion Ychwanegol |
|---|---|---|---|
| API 5L Gradd B | 245 MPa | 415 MPa | Prawf hydrostatig, NDT |
| API 5L X52 | 360 MPa | 460 MPa | Prawf effaith os oes angen |
| ASTM A53 Gradd B | 240 MPa | 415 MPa | Prawf hydrostatig |
| ASTM A500 Gradd B | 315 MPa | 400 MPa | Gwirio dimensiwn |
Mae bodloni'r gofynion mecanyddol hyn yn cadarnhau y gall y bibell wrthsefyll pwysau gweithredol yn ddiogel.
Gofynion Dimensiwn a Gweithgynhyrchu
Mae safonau ar gyfer pibell ddur carbon ERW hefyd yn diffinio goddefiannau a ganiateir ar gyfer diamedr y tu allan, trwch wal, uniondeb, a hirgrwn. Mae cywirdeb dimensiwn yn hanfodol ar gyfer sicrhau bod y ffitiadau a'r fflansau'n ffitio'n iawn yn ystod y gosodiad a'u bod yn gydnaws.
Mae gofynion gweithgynhyrchu fel arfer yn cynnwys manylebau ar gyfer cywirdeb sêm weldio. Defnyddir dulliau profi nad ydynt yn ddinistriol fel archwiliad ultrasonic neu brofi cerrynt trolif i ganfod diffygion weldio. Perfformir profion pwysedd hydrostatig i gadarnhau gallu cyfyngu pwysau.
Gellir cynnwys gofynion triniaeth wres hefyd, yn enwedig ar gyfer cymwysiadau gradd uwch neu adeileddol. Mae triniaeth wres postio yn sicrhau microstrwythur unffurf yn y parth yr effeithir arno gan wres ac yn lleihau straen gweddilliol.
Ardystio a Dogfennaeth
Mae cydymffurfiad â safonau yn cael ei wirio trwy dystysgrifau prawf melin. Mae'r dogfennau hyn yn darparu gwybodaeth fanwl am gyfansoddiad cemegol, canlyniadau profion mecanyddol, olrhain rhif gwres, a chanlyniadau arolygu. Ar gyfer diwydiannau rheoledig fel olew a nwy, mae ardystiad yn orfodol cyn derbyn pibell.
Mae'n bosibl y bydd asiantaethau arolygu trydydd parti hefyd yn gysylltiedig â dilysu cydymffurfiaeth. Mae tryloywder dogfennaeth yn gwella sicrwydd ansawdd ac yn lleihau risg prosiect. Mae peirianwyr yn dibynnu ar y cofnodion hyn i gadarnhau bod pibell ddur carbon ERW a gyflenwir yn bodloni manylebau dylunio.
Ystyriaethau Dethol yn Seiliedig ar Safonau
Mae dewis y safon briodol yn dibynnu ar ofynion y cais. Ar gyfer trawsyrru olew a nwy pellter hir, mae cydymffurfiaeth API 5L fel arfer yn orfodol. Ar gyfer fframweithiau strwythurol, gall ASTM A500 neu EN 10219 fod yn fwy perthnasol. Ar gyfer pibellau dŵr cyffredinol neu bwysau isel, mae ASTM A53 yn aml yn darparu digon o feini prawf perfformiad.
Nid yw dewis gradd uwch bob amser yn golygu gwell addasrwydd. Gall gor-nodi cryfder gynyddu cost heb ddarparu buddion swyddogaethol. Rhaid i beirianwyr werthuso lefel pwysau, amodau amgylcheddol, ystod tymheredd, a dull gosod wrth benderfynu pa safon i'w chymhwyso.
Casgliad
Diffinnir y safon ar gyfer pibell ERW gan fanylebau a gydnabyddir yn rhyngwladol megis API 5L, ASTM A53, ASTM A500, ac EN 10219. Mae'r safonau hyn yn rheoleiddio cyfansoddiad cemegol, priodweddau mecanyddol, goddefiannau dimensiwn, prosesau gweithgynhyrchu, a gweithdrefnau arolygu. Mae cydymffurfiaeth yn sicrhau diogelwch, dibynadwyedd a rhyngweithrededd ar draws cymwysiadau peirianneg amrywiol.
Mae deall y fframwaith technegol y tu ôl i safonau pibellau dur carbon ERW yn caniatáu dewis deunydd gwybodus a rheoli risg. P'un a gaiff ei ddefnyddio mewn piblinellau olew a nwy, systemau strwythurol, neu seilwaith trefol, mae cadw at safonau sefydledig yn gwarantu bod pibell ERW yn perfformio'n gyson o dan amodau gweithredu penodedig.
