Sut Mae Pibell Dur HFW yn Darparu Perfformiad Dibynadwy mewn Cymwysiadau Piblinellau Pwysedd Uchel?

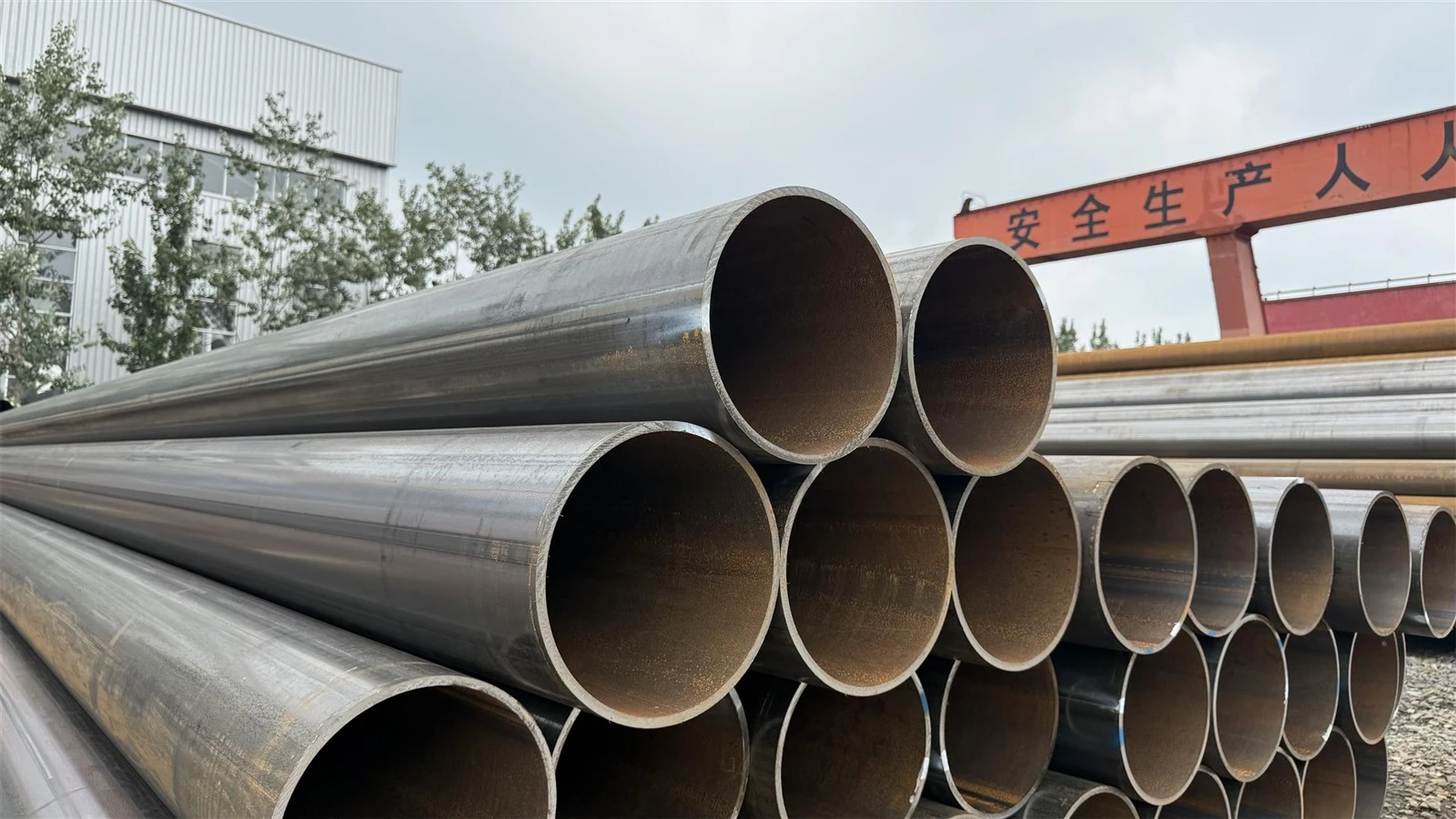

Defnyddir pibell ddur HFW, neu bibell ddur wedi'i Weldio Amlder Uchel, yn eang mewn peirianneg piblinell fodern oherwydd ei fod yn cyfuno gweithgynhyrchu effeithlon, ansawdd weldio cyson, cywirdeb dimensiwn, a hyblygrwydd cynhyrchu cryf. Mae'r broses HFW yn defnyddio ynni trydanol amledd uchel i gynhesu ymylon stribed neu goil dur a ffurfiwyd yn barhaus a chreu wythïen weldio hydredol. Gyda rheolaeth ac archwilio prosesau priodol, gall pibell ddur HFW ddarparu perfformiad dibynadwy ar gyfer trosglwyddo dŵr, piblinellau olew a nwy, gwasanaethau diwydiannol, a chymwysiadau peirianneg eraill.

Ar gyfer perchnogion piblinellau a chontractwyr, nid mater o ddewis diamedr a thrwch wal yn unig yw dewis pibell ddur HFW. Mae gradd deunydd, paramedrau weldio, triniaeth wres, goddefiannau dimensiwn, perfformiad hydrostatig, profion nad ydynt yn ddinistriol, a safonau cymwys i gyd yn dylanwadu ar y cynnyrch terfynol. O safbwynt gwneuthurwr, mae deunyddiau crai sefydlog a rheolaeth gynhyrchu fanwl gywir yn hanfodol ar gyfer cynhyrchu pibell ddur HFW a all fodloni manylebau prosiect rhyngwladol heriol.

Eitem	Ystyriaeth bibell ddur HFW nodweddiadol	Pwysigrwydd Peirianneg
Dull Gweithgynhyrchu	Weldio Amlder Uchel	Weldio sêm hydredol effeithlon
Ystod Diamedr	Tua. Φ48–Φ660.4 mm	Yn addas ar gyfer systemau piblinell amrywiol
Trwch Wal	Tua. 2.0–22 mm	Wedi'i ddewis yn unol â gofynion dylunio
Graddau Dur	API 5L, ASTM a graddau eraill	Yn pennu perfformiad mecanyddol
Ceisiadau	Piblinellau olew, nwy, dŵr a diwydiannol	Yn dibynnu ar amodau gweithredu
Profi	Archwiliad hydrostatig, UT, dimensiwn a gweledol	Yn cadarnhau cywirdeb pibell
Diogelu Wyneb	FBE, 3PE, 3PP a systemau eraill	Yn gwella ymwrthedd cyrydiad

Mae proses weithgynhyrchu HFW yn dechrau gyda choil neu stribed dur cymwys. Mae'r deunydd crai heb ei dorchi, ei lefelu, ei archwilio, a'i ffurfio'n raddol i siâp silindrog. Wrth ffurfio, mae ymylon y stribed yn cael eu dwyn ynghyd a'u gwresogi gan gerrynt trydanol amledd uchel.

Mae cerrynt amledd uchel yn crynhoi egni trydanol o amgylch ymylon y stribed ffurfiedig. Mae'r gwresogi lleol yn codi'r dur i'r tymheredd weldio gofynnol, ac ar ôl hynny mae pwysau'n cael ei roi i greu'r ymylon gwresogi gyda'i gilydd.

Mae'r broses hon yn cynhyrchu weldiad hydredol heb fod angen nwyddau traul weldio confensiynol. Mae rheolaeth sefydlog ar gyflymder ffurfio, pŵer trydanol, cyflwr ymyl, tymheredd weldio, a phwysau gwasgu yn hanfodol i gyflawni perfformiad weldio cyson.

Gall newid bach mewn paramedrau weldio ddylanwadu ar ansawdd y seam. Gall mewnbwn gwres gormodol neu annigonol, aliniad ymyl gwael, halogiad, neu amodau ffurfio ansefydlog effeithio ar y parth weldio.

Am y rheswm hwn, mae gwneuthurwr pibell ddur HFW profiadol yn monitro'r llinell gynhyrchu yn barhaus ac yn addasu paramedrau'r broses yn unol â maint y bibell, trwch wal, gradd dur a gofynion cynhyrchu.

Mae ansawdd y bibell ddur HFW gorffenedig yn dechrau gydag ansawdd y coil dur sy'n dod i mewn. Mae cyfansoddiad cemegol, priodweddau mecanyddol, cyflwr wyneb, unffurfiaeth trwch, a chysondeb dimensiwn i gyd yn dylanwadu ar ffurfio a weldio dilynol.

Mae gradd dur addas yn darparu'r priodweddau mecanyddol sy'n ofynnol gan y safon a'r prosiect cymwys. Ar gyfer cymwysiadau piblinell, gellir dewis graddau fel API 5L Gradd B a graddau cryfder uwch yn ôl pwysau, cyfrwng cludo, ac amodau dylunio.

Rhaid i'r coil hefyd fod â thrwch cyson ac ansawdd wyneb da. Gall amrywiadau sylweddol gymhlethu ffurfio a gallant effeithio ar gywirdeb dimensiwn a sefydlogrwydd weldio.

Mae ymylon y stribed yn cymryd rhan yn uniongyrchol yn y broses HFW. Mae tocio a pharatoi ymyl priodol yn helpu i sicrhau cyswllt cyson a gwresogi ar hyd y wythïen hydredol.

Felly mae angen i weithgynhyrchwyr reoli geometreg ymyl, glendid, aliniad, ac amodau ffurfio trwy gydol y cynhyrchiad.

Defnyddir pibell ddur HFW yn eang mewn systemau piblinellau lle mae angen perfformiad weldio hydredol dibynadwy a dimensiynau cyson.

Mae angen priodweddau mecanyddol sefydlog a gwrthiant dibynadwy i bwysau mewnol ar bibellau olew a nwy. Gall cynhyrchu HFW ddarparu proses weldio hynod reoledig sy'n addas ar gyfer dimensiynau pibell safonol a chynhyrchiad cyfaint mawr.

Ar gyfer cymwysiadau a weithgynhyrchir yn unol â gofynion API 5L, gellir pennu'r meini prawf gradd dur, lefel PSL, dimensiynau, profi a derbyn yn unol â dyluniad y biblinell.

Mae diamedr allanol cyson, trwch wal, crwn, a sythrwydd yn bwysig yn ystod weldio maes a chydosod piblinellau. Mae cysondeb dimensiwn yn helpu i leihau anawsterau aliniad ac yn cefnogi adeiladu effeithlon.

Daw hyn yn arbennig o bwysig mewn prosiectau sy'n cynnwys miloedd o adrannau pibellau, lle gall amrywiadau dimensiwn bach gronni yn ystod y gosodiad.

Y tu hwnt i olew a nwy, defnyddir pibell ddur HFW yn eang mewn trawsyrru dŵr, systemau dŵr diwydiannol, gwasanaethau adeiladu, a chymwysiadau cludo hylif eraill.

Mae angen ymwrthedd pwysau dibynadwy a gwydnwch hirdymor ar bibellau dŵr. Gellir cyflenwi pibell ddur HFW gydag amddiffyniad cyrydiad allanol neu fewnol pan fo angen.

Ar gyfer piblinellau dŵr claddedig, gall haenau allanol fel FBE, 3PE, neu systemau penodedig eraill leihau cyswllt uniongyrchol rhwng yr wyneb dur a'r pridd o'i amgylch. Gellir ystyried haenau mewnol hefyd yn dibynnu ar ansawdd y dŵr a gofynion y prosiect.

Gall cyfleusterau diwydiannol ddefnyddio pibell ddur HFW ar gyfer dŵr oeri, dŵr prosesu, hylifau cywasgedig, piblinellau cyfleustodau, a gwasanaethau eraill. Mae'r fanyleb bibell briodol yn dibynnu ar y pwysau gweithredu, tymheredd, cyfrwng cludo, amgylchedd gosod, a safon berthnasol.

Mae rheoli ansawdd yn ymestyn o archwilio deunydd crai i brofi pibellau terfynol. Nid yw gwneuthurwr proffesiynol yn dibynnu ar un pwynt arolygu oherwydd bod perfformiad pibellau yn dibynnu ar sawl cam cynhyrchu.

Yn dibynnu ar safon y cynnyrch a manyleb y cwsmer, gall pibell ddur HFW gael archwiliad dimensiwn, archwiliad gweledol, profion hydrostatig, profion ultrasonic, profion mecanyddol, dadansoddi cemegol, ac archwilio weldio.

Mae profion nad ydynt yn ddinistriol yn arbennig o bwysig ar gyfer gwerthuso'r ardal weldio hydredol. Gall systemau archwilio awtomataidd helpu i nodi anghysondebau posibl na fyddant o bosibl yn weladwy yn ystod arolygiad gweledol confensiynol.

Mae profion hydrostatig yn gwirio gallu'r bibell i wrthsefyll y pwysau mewnol penodedig heb ollyngiad neu anffurfiad annerbyniol. Ar gyfer cymwysiadau piblinellau pwysau, mae hyn yn darparu gwiriad terfynol pwysig o gyfanrwydd cynnyrch.

Dylai gofynion profi bob amser ddilyn y safon berthnasol a manyleb y prosiect yn hytrach na chymhwyso paramedrau prawf union yr un fath i bob pibell HFW.

Mae gan wahanol brosiectau piblinell ofynion gwahanol, felly mae angen i weithgynhyrchwyr gydlynu dyluniad cynnyrch â manyleb dechnegol y cwsmer.

Yn dibynnu ar allu cynhyrchu, gellir cyflenwi pibell ddur HFW mewn diamedrau gwahanol, trwch wal, hyd, graddau dur, safonau, amodau diwedd, a systemau amddiffyn wyneb.

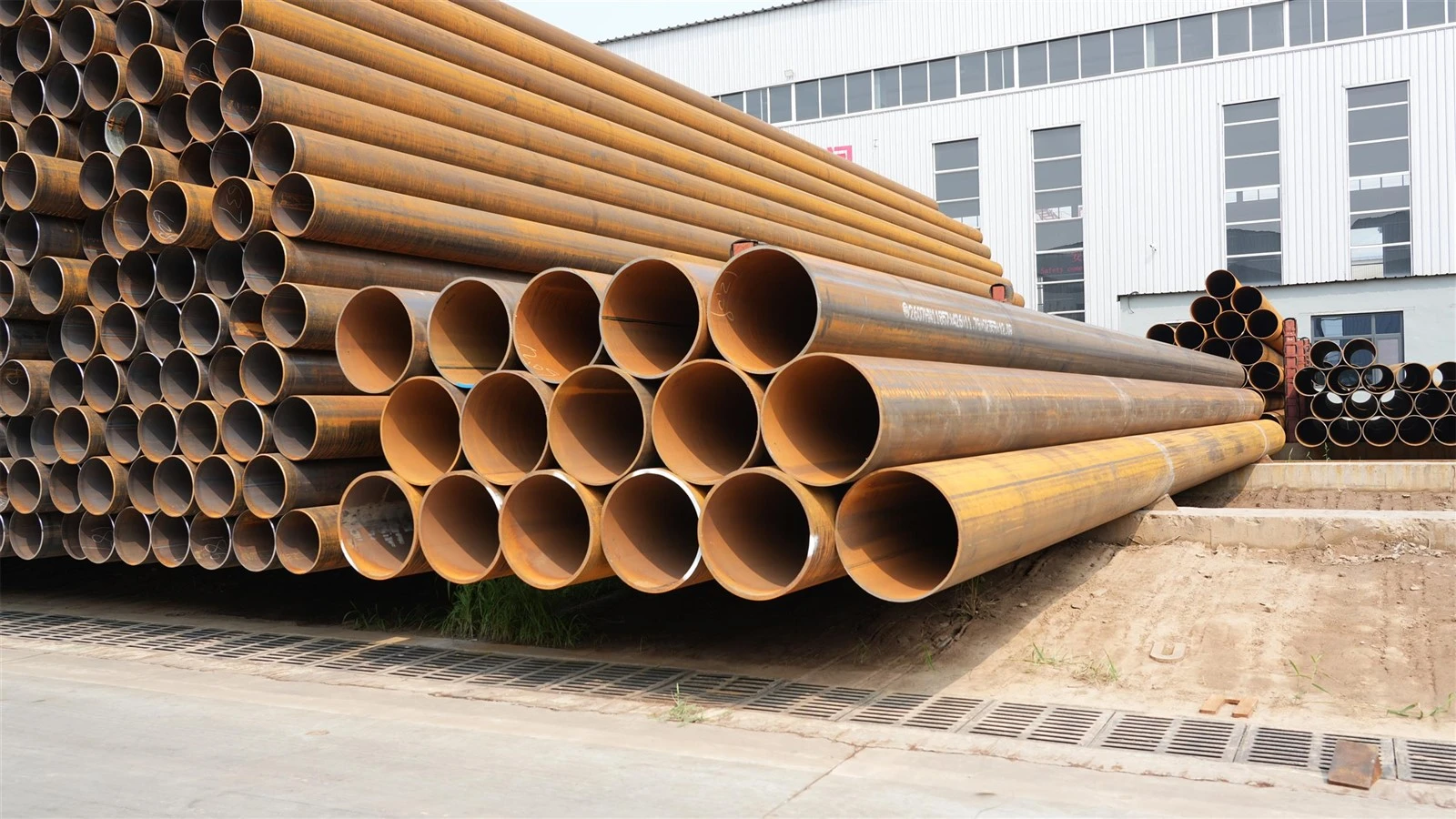

Yn Huayang Steel Pipe, mae cynhyrchu pibellau dur HFW yn gorchuddio oddeutuΦ48–Φ660.4 mm, gyda thrwch wal o tua2.0–22 mma hydoedd o6 i 27 m. Mae'r ystod hon yn caniatáu i'r cynnyrch gael ei ddefnyddio ar draws gwahanol gymwysiadau olew, nwy, dŵr a phiblinellau diwydiannol.

Efallai y bydd angen cynlluniau arolygu penodol, gofynion marcio, dulliau pacio, tystysgrifau, archwiliad trydydd parti, neu systemau cotio arbennig ar brosiectau rhyngwladol. Mae cyfathrebu cynnar rhwng y gwneuthurwr, y contractwr peirianneg, a pherchennog y prosiect yn helpu i sicrhau bod y cynnyrch terfynol yn bodloni'r fanyleb dechnegol gyflawn.

Enghraifft ymarferol yw'rProsiect trawsyrru nwy naturiol TITAS ym Mangladesh, lle tua1,700 tunnell o bibell ddur ERWeu cyflenwi yn API 5L PSL1 Gradd B, DN200–DN400manylebau. Fel cynnyrch pibell hydredol wedi'i weldio amledd uchel, mae'r math hwn o bibell ddur ERW/HFW yn addas iawn ar gyfer systemau trawsyrru nwy naturiol sy'n gofyn am ddimensiynau cyson, perfformiad weldio dibynadwy, a chydymffurfiaeth â safonau piblinellau.

Mae'r prosiect yn dangos sut y gall pibell ddur wedi'i weldio a weithgynhyrchwyd i ofynion API 5L gynnal seilwaith ynni ar raddfa fawr. Ar gyfer prosiectau trawsyrru nwy, mae'r cyfuniad o radd dur priodol, weldio rheoledig, archwilio dimensiwn, profi pwysau, a dogfennaeth ansawdd penodol prosiect yn hanfodol i berfformiad maes dibynadwy.
