Mae ERW a phibell ddi-dor yn ddau fath o bibell ddur a ddefnyddir yn eang mewn prosiectau diwydiannol, adeiladu, ynni a seilwaith. Er y gellir cynhyrchu'r ddau mewn ystod eang o raddau a dimensiynau dur, mae eu dulliau cynhyrchu, eu nodweddion mecanyddol, goddefiannau dimensiwn, cost, a chymwysiadau nodweddiadol yn wahanol. Mae deall y gwahaniaethau hyn yn helpu peirianwyr, contractwyr a phrynwyr rhyngwladol i ddewis y bibell ddur gywir yn ôl pwysau, tymheredd, amodau gosod, a manylebau prosiect.

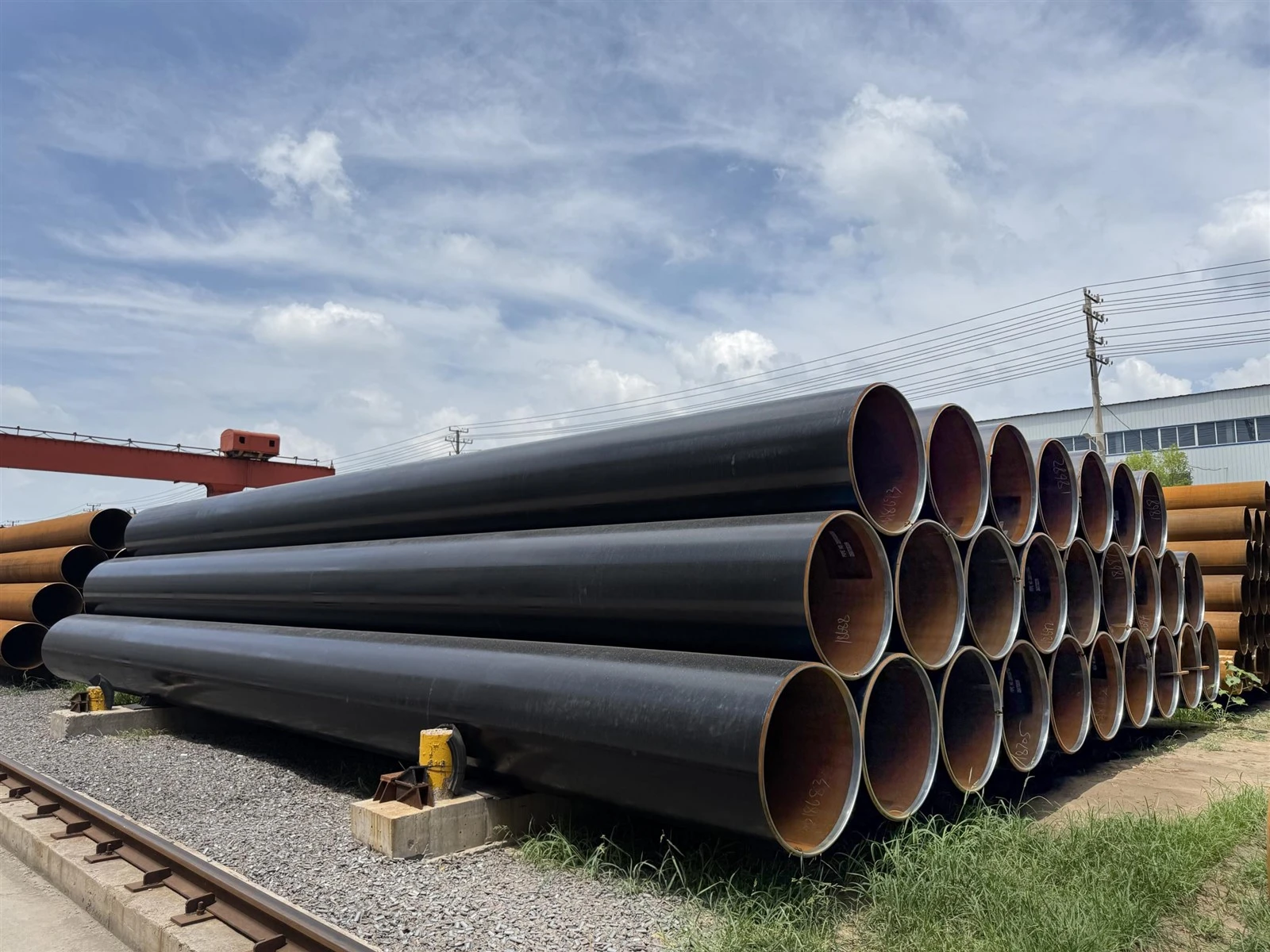

Beth yw pibell ddur ERW?
Mae ERW yn sefyll amWeldio Gwrthiant Trydan. Mae pibell ddur ERW yn cael ei gynhyrchu o stribed neu coil dur gwastad sy'n cael ei ffurfio'n siâp silindrog. Yna caiff ymylon y stribed ffurfiedig eu gwresogi gan wrthwynebiad trydanol a'u gwasgu gyda'i gilydd i greu weldiad hydredol.
Mae llinellau cynhyrchu ERW modern yn defnyddio systemau ffurfio, weldio, sizing, archwilio a thorri awtomataidd. Defnyddir weldio amledd uchel, a elwir yn gyffredin fel HFW, yn eang ar gyfer cynhyrchu pibellau dur sydd ag ansawdd weldio cyson a dimensiynau cywir.
Ar gyfer prosiectau cyfaint mawr, mae gan bibell ddur ERW fantais bwysig oherwydd bod ei phroses weithgynhyrchu barhaus yn darparu effeithlonrwydd cynhyrchu uchel. Fe'i defnyddir yn gyffredin mewn trawsyrru dŵr, cymwysiadau strwythurol, systemau casglu olew a nwy, adeiladu, peirianneg fecanyddol, a phiblinellau diwydiannol cyffredinol.
Beth yw pibell ddur di-dor?
Cynhyrchir pibell ddur di-dor heb wythïen weldio hydredol. Mae biled dur crwn solet yn cael ei gynhesu a'i dyllu i greu cragen wag, ac yna prosesau fel elongation, sizing, triniaeth wres, a gorffen.
Oherwydd nad oes uniad wedi'i weldio, mae pibell ddi-dor yn aml yn cael ei ddewis ar gyfer cymwysiadau sy'n cynnwys pwysedd uchel, tymheredd uchel, neu amodau mecanyddol heriol. Mae cymwysiadau nodweddiadol yn cynnwys boeleri, offer gwasgedd, cyfleusterau petrocemegol, cydrannau mecanyddol, a systemau pibellau pwysedd uchel.
Fodd bynnag, nid yw absenoldeb weldiad yn golygu'n awtomatig mai pibell ddi-dor yw'r dewis gorau ar gyfer pob prosiect. Mae'r math pibell priodol yn dibynnu ar y safon berthnasol, pwysau dylunio, tymheredd, gradd dur, dimensiynau, a gofynion y prosiect.
ERW vs Pibell Ddi-dor: Beth Yw'r Prif Wahaniaethau?
Y gwahaniaeth mwyaf amlwg yw'r broses weithgynhyrchu. Mae pibell ERW yn cael ei ffurfio o stribed dur a'i ymuno ar hyd yr ymylon hydredol trwy weldio gwrthiant, tra bod pibell ddi-dor yn cychwyn o biled solet ac yn cael ei ffurfio'n adran wag heb weldio.
Mae'r gwahaniaeth hwn yn effeithio ar effeithlonrwydd cynhyrchu, rheolaeth ddimensiwn, meintiau sydd ar gael, cost, a dewis cymhwysiad. Mae'r tabl canlynol yn rhoi cymhariaeth uniongyrchol.
| Eitem | Pibell Dur ERW | Pibell Dur Di-dor |
|---|---|---|
| Dull gweithgynhyrchu | Ffurfio a weldio gwrthiant trydan | Tyllu biled a gweithio poeth/oer |
| Weldio hydredol | Oes | Nac ydw |
| Effeithlonrwydd cynhyrchu nodweddiadol | Uchel | Yn gyffredinol is |
| Cysondeb dimensiwn | Uchel gyda llinellau cynhyrchu modern | Uchel, yn dibynnu ar y broses |
| Cost | Yn gyffredinol yn fwy darbodus | Yn gyffredinol uwch |
| Maint sydd ar gael | Ystod eang, yn enwedig diamedrau cyffredin | Ystod eang, yn dibynnu ar felin |
| Cymwysiadau cyffredin | Systemau dŵr, adeiladu, strwythurol, diwydiannol a phiblinellau | Cymwysiadau -pwysedd uchel, tymheredd uchel a mecanyddol |
| Rheoli ansawdd | Mae angen archwiliad weldiad a metel sylfaen | Mae angen archwiliad metel sylfaen a gweithgynhyrchu |
Proses Gweithgynhyrchu
Mae cynhyrchu ERW yn addas iawn ar gyfer gweithgynhyrchu parhaus. Mae stribed dur heb ei dorchi, wedi'i lefelu, ei ffurfio, ei weldio, ei faint, ei archwilio, a'i dorri i hydoedd penodol. Mae weldio amledd uchel yn galluogi'r llinell gynhyrchu i gyflawni cyflymder weldio uchel tra'n cynnal mewnbwn gwres rheoledig.
Mae cynhyrchu di-dor yn gofyn am wresogi biled a thyllu cyn gweithrediadau rholio neu fesur pellach. Mae'r broses yn fwy cymhleth ac yn gyffredinol mae angen mwy o reolaeth ar ansawdd biled, trwch wal, tymheredd a chywirdeb dimensiwn.
Cryfder a Phwysau Perfformiad
Mae'n anghywir tybio bod pob pibell ddi-dor yn gryfach na phob pibell ERW. Mae'r perfformiad gwirioneddol yn dibynnu ar ygradd dur, trwch wal, safon gweithgynhyrchu, triniaeth wres, ansawdd weldio, a gofynion arolygu.
Gall pibell ddur ERW fodern gyflawni priodweddau mecanyddol dibynadwy a chywirdeb weldio pan gaiff ei gynhyrchu o dan safonau priodol a rheolaethau ansawdd. Ar gyfer cymwysiadau piblinellau pwysau, mae manylebau fel API 5L yn diffinio gofynion ar gyfer deunyddiau, gweithgynhyrchu, profi a derbyn.
Gall pibell ddi-dor fod yn fanteisiol ar gyfer rhai cymwysiadau tymheredd uchel a thymheredd uchel oherwydd nad oes unrhyw wythïen wedi'i weldio. Serch hynny, dylai peirianwyr prosiect werthuso'r fanyleb gyflawn yn hytrach na dewis pibell yn seiliedig yn unig ar p'un a yw wedi'i weldio neu'n ddi-dor.
Pa bibell sy'n fwy costus-Effeithiol?
Ar gyfer nifer o brosiectau ar raddfa fawr, mae pibell ddur ERW yn cynnig mantais cost sylweddol. Mae ei broses gynhyrchu barhaus yn effeithlon, a gellir prosesu stribed dur yn symiau mawr o bibell gyda chynhyrchiant cymharol uchel. Mae hyn yn gwneud ERW yn ddeniadol pan fydd manylebau prosiect yn caniatáu pibell weldio.
Yn gyffredinol, mae angen proses weithgynhyrchu fwy dwys ar bibell ddi-dor ac felly efallai y bydd ganddo bris prynu uwch. Ar gyfer ceisiadau nad oes angen adeiladu di-dor arnynt, gall dewis pibell ERW leihau costau deunydd heb gyfaddawdu ar y perfformiad gofynnol pan fydd y bibell wedi'i nodi a'i weithgynhyrchu'n iawn.
Sut Mae Maint yn Effeithio ar y Dewis?
Mae dimensiynau pibellau yn ystyriaeth bwysig arall. Mae technoleg ERW yn arbennig o addas ar gyfer cynhyrchu llawer iawn o bibell ddur o fewn ystodau diamedr a thrwch wal diffiniedig. Yn Huayang Steel Pipe, mae pibellau dur wedi'u weldio â sêm syth amledd uchel ar gael oΦ48 i Φ660.4 mm, gyda thrwch wal o2.0–22 mma hydoedd o6–27 m.
Mae Huayang hefyd yn gweithgynhyrchu pibellau dur arc wedi'u weldio â dwy ochrau tanddwr oΦ406.4 i Φ2,800 mm, gan ddarparu opsiynau ychwanegol ar gyfer prosiectau seilwaith a phiblinellau diamedr mawr. Mae'r gallu ehangach hwn i weithgynhyrchu pibellau wedi'i weldio yn galluogi prynwyr i ddewis gwahanol ddulliau cynhyrchu yn unol â dimensiynau'r prosiect a gofynion technegol.
Sut Dylai Prynwyr Byd-eang Ddewis?
Dylai'r dewis rhwng ERW a phibell ddi-dor ddechrau gyda manyleb y prosiect. Dylai prynwyr wirio'r angengradd dur, diamedr y tu allan, trwch wal, hyd, gradd pwysau, tymheredd gweithredu, safon berthnasol, gofynion profi, a gofynion cotio.
Ar gyfer pibell ERW, dylid rhoi sylw arbennig i ansawdd weldio, profion nondestructive, profion hydrostatig, goddefiannau dimensiwn, ac olrhain. Ar gyfer pibell di-dor, mae ansawdd biled, triniaeth wres, unffurfiaeth trwch wal, a chyflwr wyneb yn ffactorau ansawdd pwysig.
Dylai gwneuthurwr cymwys allu darparu tystysgrifau deunydd perthnasol, cofnodion arolygu, canlyniadau profion, a gwasanaethau arolygu trydydd parti pan fo angen.
