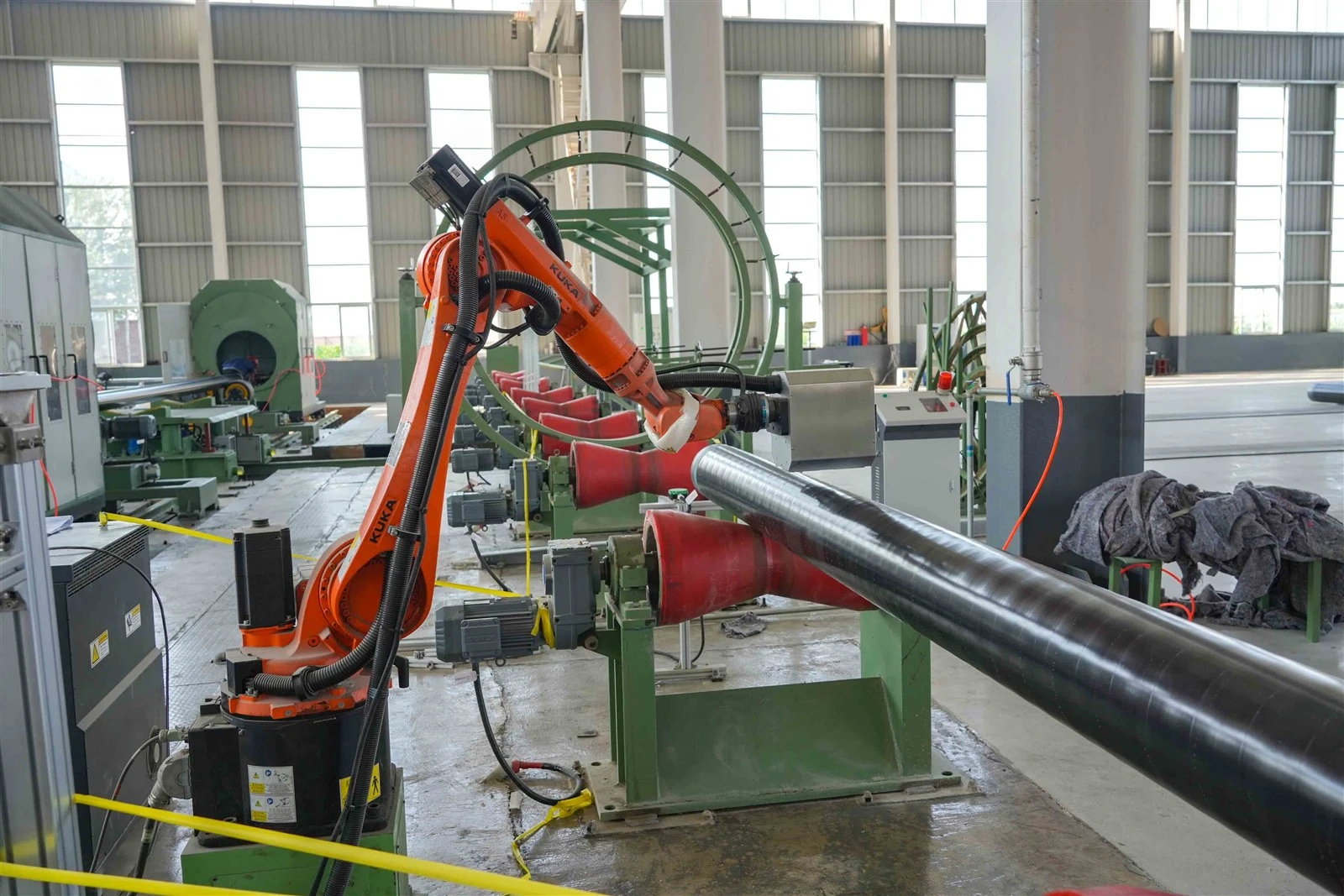

Mae pibellau Nwyddau Tiwbaidd Gwlad Olew (OCTG) yn gweithredu mewn rhai o'r amgylcheddau diwydiannol mwyaf heriol ar y ddaear. Wedi'u gosod miloedd o fetrau o dan y ddaear, maent yn agored i bwysau mewnol eithafol, straen ffurfio allanol, graddiannau tymheredd, a hylifau cyrydol sy'n cynnwys carbon deuocsid neu hydrogen sylffid. O dan yr amodau hyn, nid yw'r dewis o radd dur carbon yn benderfyniad materol arferol ond yn farn beirianneg feirniadol sy'n effeithio'n uniongyrchol ar uniondeb ffynnon, diogelwch gweithredol, a chost cylch bywyd.
Mae dur carbon yn parhau i fod y prif ddeunydd ar gyfer pibellau OCTG oherwydd ei fod yn darparu cydbwysedd ymarferol rhwng cryfder mecanyddol, gweithgynhyrchu ac effeithlonrwydd economaidd. Er bod deunyddiau aloi a gwrthsefyll cyrydiad yn cael eu defnyddio mewn ffynhonnau arbenigol, mae mwyafrif y gweithrediadau drilio byd-eang yn dibynnu ar raddau dur carbon safonol a ddiffinnir o dan API 5CT. Mae deall y graddau hyn yn gofyn am archwilio nid yn unig eu lefelau cryfder ond hefyd eu hathroniaeth dylunio metelegol a chyfyngiadau gwasanaeth.
Deall Dur Carbon yng Nghyd-destun OCTG
Rheoli Cyfansoddiad Cemegol
Mae dur carbon a ddefnyddir mewn cymwysiadau OCTG fel arfer yn cynnwys symiau rheoledig o garbon, manganîs, silicon, ac elfennau aloi olrhain. Mae'r cynnwys carbon wedi'i gydbwyso'n ofalus. Mae carbon uwch yn cynyddu cryfder ond yn lleihau hydwythedd a weldadwyedd, tra bod carbon is yn gwella caledwch ond yn cyfyngu ar gryfder cynnyrch cyraeddadwy. Mae manganîs yn gwella caledwch a phriodweddau tynnol, a gellir ychwanegu elfennau microalloying i fireinio strwythur grawn.
Ar gyfer graddau safonol megis J55 a K55, mae'r cemeg yn gymharol syml ac wedi'i optimeiddio ar gyfer ffynhonnau dyfnder cymedrol. Wrth i ofynion cryfder gynyddu mewn graddau fel N80 neu P110, daw rheolaeth lymach dros gyfansoddiad a thriniaeth wres yn hanfodol i atal brau a sicrhau perfformiad mecanyddol unffurf ar hyd corff y bibell a chysylltiadau edafedd.
Triniaeth Wres a Microstrwythur

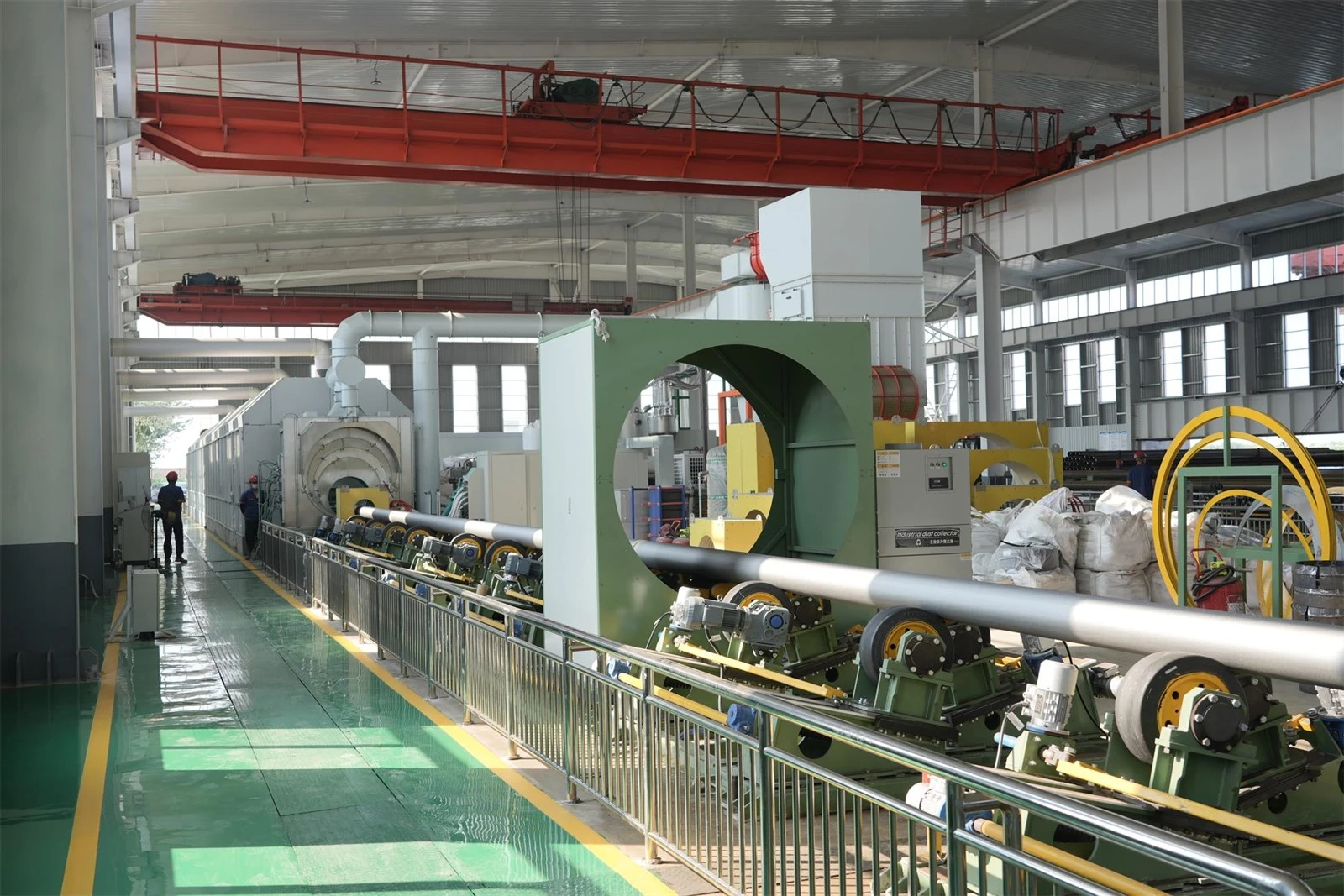

Mae triniaeth wres yn chwarae rhan bendant wrth ddiffinio priodweddau mecanyddol OCTG. Gall graddau is gael eu normaleiddio i gynhyrchu microstrwythur ferrit unffurf. Mae graddau uwch yn aml yn cael eu diffodd a'u tymheru, sy'n trawsnewid y dur yn strwythur martensitig tymherus gyda chryfder cnwd sylweddol uwch.
Yr her mewn cynhyrchu OCTG yw cyflawni cryfder uchel tra'n cynnal caledwch effaith digonol, yn enwedig mewn-amgylcheddau tymheredd isel. Gall triniaeth wres amhriodol arwain at galedwch gormodol, gan gynyddu tueddiad i straen sylffid cracio mewn ffynhonnau sur. Felly, mae rheolaeth metelegol yr un mor bwysig â dynodiad gradd enwol.
Graddau Dur Carbon Cyffredin a'u Cymwysiadau
Mae'r system API yn categoreiddio graddau dur carbon OCTG yn bennaf yn ôl cryfder lleiafswm cynnyrch. Fodd bynnag, mae dewis ymarferol yn dibynnu ar ddyfnder, gwasgedd, tymheredd, a chemeg hylif yn hytrach na chryfder yn unig.
Mae'r tabl canlynol yn crynhoi graddau dur carbon a ddefnyddir yn gyffredin ar gyfer casio a thiwbiau.
| Gradd API | Isafswm Cryfder Cynnyrch (MPa) | Dyfnder Ffynnon nodweddiadol | Cyflwr Triniaeth Gwres | Cais Cyffredinol |
|---|---|---|---|---|
| J55 | 379 | bas | Wedi'i normaleiddio | Casin wyneb a dargludydd |
| K55 | 379 | Bas i ganolig | Wedi'i normaleiddio | Casin -diben cyffredinol |
| N80 | 552 | Canolig | Wedi'i normaleiddio neu Q&T | Casin canolradd |
| L80 | 552 | Canolig i ddwfn | Wedi'i ddiffodd a'i dymheru | Amgylcheddau gwasanaeth sur |
| C90 | 620 | Dwfn | Wedi'i ddiffodd a'i dymheru | Ffynhonnau pwysedd uwch |
| P110 | 758 | -pwysedd dwfn ac uchel | Wedi'i ddiffodd a'i dymheru | Casin cynhyrchu mewn ffynhonnau HP |
Defnyddir J55 a K55 yn eang mewn-amgylcheddau gwasgedd isel lle mae cymorth strwythurol yn brif swyddogaeth. Mae N80 yn gam sylweddol i fyny mewn cryfder ac fe'i defnyddir yn gyffredin ar gyfer llinynnau canolradd. Mae L80, er ei fod yn debyg o ran cryfder i N80, wedi'i ddylunio'n benodol gyda chyfyngiadau caledwch i wella ymwrthedd i gracio a achosir gan hydrogen sylffid.
P110 yw un o'r graddau dur carbon confensiynol cryfder uchaf a ddefnyddir yn gyffredin. Mae'n galluogi drilio dyfnach a chyfyngiad pwysau uwch ond mae angen rheolaeth fanwl gywir i osgoi methiant brau neu wendid cysylltiad.
Perthynas Eiddo Mecanyddol
Er mai cryfder cynnyrch yw'r prif baramedr dosbarthu, mae perfformiad OCTG yn dibynnu ar ddangosyddion mecanyddol lluosog. Mae cryfder tynnol yn pennu cynhwysedd llwyth yn y pen draw, mae elongation yn adlewyrchu hydwythedd, ac mae caledwch effaith yn mesur ymwrthedd i dorri asgwrn sydyn.
Mae'r tabl canlynol yn dangos ystodau priodweddau mecanyddol nodweddiadol ar gyfer graddau dethol.
| Gradd | Ystod Cryfder Cynnyrch (MPa) | Cryfder Tynnol (MPa) | Lleiafswm Elongation (%) | Ffocws Perfformiad Allweddol |
|---|---|---|---|---|
| J55 | 379–552 | Yn fwy na neu'n hafal i 517 | 19 | Dibynadwyedd strwythurol |
| N80 | 552–758 | Yn fwy na neu'n hafal i 689 | 18 | Cryfder cytbwys |
| L80 | 552–655 | Yn fwy na neu'n hafal i 655 | 18 | Ymwrthedd crac |
| P110 | 758–965 | Yn fwy na neu'n hafal i 862 | 17 | Goddefgarwch pwysedd uchel |
Wrth i gryfder y cnwd gynyddu, mae'r ehangiad fel arfer yn lleihau ychydig, gan adlewyrchu'r gwahaniaeth rhwng cryfder a hydwythedd. Rhaid i beirianwyr werthuso'r cydbwysedd hwn yn ofalus, yn enwedig mewn ffynhonnau sy'n destun llwytho deinamig neu feicio thermol.
Cyfyngiadau Amgylcheddol a Gweithredol
Rhaid i raddau dur carbon a ddefnyddir yn OCTG gydweddu ag amodau amlygiad amgylcheddol. Mewn ffynhonnau melys lle mae crynodiad hydrogen sylffid yn ddibwys, mae graddau safonol fel N80 neu P110 yn gyffredinol ddigonol. Fodd bynnag, mewn ffynhonnau gwasanaeth sur sy'n cynnwys H₂S, mae cyfyngiadau caledwch yn dod yn hollbwysig i atal straen sylffid rhag cracio. Mae graddau fel L80 wedi'u peiriannu'n benodol ar gyfer amodau o'r fath, gyda throthwyon caledwch uchaf wedi'u diffinio mewn safonau.
Mae tymheredd hefyd yn effeithio ar ymddygiad materol. Gall ffynhonnau dwfn brofi tymheredd tyllau gwaelod uchel sy'n lleihau cryfder y cynnyrch. I'r gwrthwyneb, mae amgylcheddau oer yn cynyddu'r risg o dorri asgwrn brau. Mae profi effaith ar dymereddau penodedig yn sicrhau cryfder torasgwrn digonol.
Yn ogystal ag amodau twll i lawr, mae dyluniad cysylltiad yn dylanwadu'n sylweddol ar ddewis gradd. Mae deunyddiau cryfder uchel yn gofyn am gysylltiadau edafedd premiwm i gynnal cyfanrwydd uniad o dan densiwn echelinol a phwysau mewnol.
Ystyriaethau Economaidd a Chylch Bywyd
Er bod graddau uwch yn cynnig cryfder uwch, maent hefyd yn cynyddu costau caffael a phrosesu. Gall dros-fanyleb arwain at wariant cyfalaf diangen, tra bod o dan-fanyleb yn cynyddu'r tebygolrwydd o fethiant ac adferiad costus. Felly, mae dewis gradd OCTG yn ymarfer optimeiddio sy'n cydbwyso ffiniau diogelwch ag effeithlonrwydd economaidd.
Mae dadansoddiad cost cylch bywyd yn aml yn cynnwys ffactorau fel lwfans cyrydiad, hyd cynhyrchu a ragwelir, a gweithrediadau trosi posibl. Mewn-ffynhonnau cynhyrchu tymor hir, gall dewis gradd gyda gwydnwch gwell leihau costau gweithredu cyffredinol er gwaethaf buddsoddiad cychwynnol uwch.
Casgliad
Mae graddau dur carbon a ddefnyddir mewn pibellau OCTG yn atebion peirianyddol wedi'u teilwra i amgylcheddau twll i lawr penodol yn hytrach na chategorïau cryfder syml. O J55 mewn cymwysiadau strwythurol bas i P110 mewn ffynhonnau pwysedd uchel dwfn, mae pob gradd yn adlewyrchu cyfuniad rheoledig o gyfansoddiad cemegol, triniaeth wres, a pherfformiad mecanyddol. Mae dealltwriaeth briodol o gryfder cynnyrch, caledwch, ymwrthedd amgylcheddol, a gofynion gweithredol yn sicrhau bod pibellau OCTG yn cyflawni eu cenhadaeth sylfaenol: cynnal cyfanrwydd da yn ddiogel ac yn effeithlon trwy gydol y cylch oes drilio a chynhyrchu.
