Gofynion Cyfansoddiad Cemegol Dur Carbon Ar gyfer Pibellau Dur ERW

Defnyddir pibellau Weldedig Gwrthiant Trydan, a elwir yn gyffredin fel pibellau dur ERW, yn eang mewn peirianneg strwythurol, cludo hylif, systemau casglu olew a nwy, a rhwydweithiau piblinellau trefol. Mae perfformiad y pibellau hyn yn perthyn yn agos i gyfansoddiad cemegol y dur carbon sylfaen. Rhaid rheoli elfennau megis carbon, manganîs, silicon, ffosfforws a sylffwr o fewn ystodau penodol i sicrhau weldadwyedd priodol, cryfder mecanyddol, a dibynadwyedd gwasanaeth hirdymor. Mae deall sut mae'r elfennau hyn yn gweithredu o fewn y matrics dur yn helpu i egluro pam mae rheoli cyfansoddiad yn gam hollbwysig ym maes gweithgynhyrchu pibellau ERW.

Elfen	Ystod Nodweddiadol (%)	Swyddogaeth metelegol
C	0.06 – 0.22	Yn rheoli cryfder a chaledwch
Mn	0.30 – 1.60	Yn gwella cryfder a chaledwch
Si	0.10 – 0.45	Deoxidizer a enhancer cryfder
P	Llai na neu'n hafal i 0.030	Elfen amhuredd, yn effeithio ar brau
S	Llai na neu'n hafal i 0.030	Elfen amhuredd, yn effeithio ar weldability

Mae cyfansoddiad cemegol dur carbon a ddefnyddir ar gyfer cynhyrchu pibellau ERW fel arfer wedi'i gynllunio i gydbwyso cryfder, hydwythedd a weldadwyedd. Ymhlith yr holl elfennau, mae carbon yn chwarae'r rhan fwyaf pendant wrth bennu caledwch a chryfder tynnol y dur. Wrth i'r cynnwys carbon gynyddu, mae'r dur yn dod yn gryfach ond hefyd yn fwy brau ac yn llai gweladwy. Oherwydd bod pibellau ERW yn dibynnu ar weldio gwrthiant amledd uchel yn ystod y cynhyrchiad, gall gormod o garbon arwain at barthau weldio caled a chynyddu'r risg o gracio.

Manganîs yw'r ail elfen aloi fwyaf dylanwadol yn y rhan fwyaf o ddur pibellau ERW. Mae'n cynyddu cryfder tynnol ac yn gwella ymwrthedd y dur i anffurfio wrth ffurfio a weldio. Mae manganîs hefyd yn helpu i niwtraleiddio effeithiau negyddol sylffwr trwy ffurfio cynhwysiant sylffid manganîs, sy'n lleihau brau poeth wrth rolio a weldio.

Mae silicon yn gweithredu'n bennaf fel asiant deoxidizing yn ystod gwneud dur. Yn ystod y broses fwyndoddi, gall ocsigen toddedig mewn dur tawdd ffurfio ocsidau sy'n gwanhau'r deunydd. Mae silicon yn adweithio ag ocsigen ac yn ei dynnu o'r toddi, gan arwain at ddur glanach. Ar lefelau cymedrol, mae silicon hefyd yn cyfrannu at gryfder cynnyrch gwell heb leihau hydwythedd yn sylweddol.

Yn gyffredinol, ystyrir ffosfforws a sylffwr yn elfennau amhuredd annymunol. Er bod symiau bach yn anochel mewn cynhyrchu dur diwydiannol, rhaid rheoli eu cynnwys yn ofalus. Gall lefelau ffosfforws uchel gynyddu cryfder ychydig ond lleihau caledwch effaith yn sylweddol, yn enwedig ar dymheredd isel. Mae sylffwr yn tueddu i ffurfio cyfansoddion sylffid haearn sy'n achosi byrder poeth, gan wneud dur yn frau yn ystod rholio poeth a weldio. Felly, mae'r rhan fwyaf o safonau yn cyfyngu'n llym ar y ddwy elfen.

Safonol	Gradd	C (%)	Mn (%)	P (%)	S (%)
ASTM A53	Gradd B	Llai na neu'n hafal i 0.30	Llai na neu'n hafal i 1.20	Llai na neu'n hafal i 0.05	Llai na neu'n hafal i 0.045
API 5L	Gradd B	Llai na neu'n hafal i 0.28	Llai na neu'n hafal i 1.20	Llai na neu'n hafal i 0.03	Llai na neu'n hafal i 0.03
EN 10219	S355J2H	Llai na neu'n hafal i 0.22	Llai na neu'n hafal i 1.60	Llai na neu'n hafal i 0.025	Llai na neu'n hafal i 0.015

Mae safonau rhyngwladol gwahanol yn pennu terfynau cyfansoddiad cemegol ychydig yn wahanol yn dibynnu ar gymhwysiad arfaethedig y bibell. Mae pibellau a ddefnyddir mewn cymwysiadau strwythurol yn aml yn caniatáu cynnwys manganîs ychydig yn uwch i gynyddu cryfder y cynnyrch. Mewn cyferbyniad, mae duroedd piblinell a ddefnyddir mewn cludo olew a nwy yn gyffredinol yn gosod cyfyngiadau llymach ar ffosfforws a sylffwr i sicrhau caledwch torri asgwrn uchel a dibynadwyedd weldio.

Er enghraifft, rhaid i ddur piblinell API 5L a ddefnyddir mewn systemau trawsyrru olew a nwy gynnal lefelau amhuredd is i atal torri asgwrn brau o dan bwysau mewnol a thymheredd cyfnewidiol. Mae safonau strwythurol fel EN 10219 yn canolbwyntio mwy ar sicrhau cydbwysedd rhwng cryfder cynnyrch a pherfformiad ffurfio, gan fod y pibellau hyn yn aml yn cael eu defnyddio mewn fframweithiau adeiladu, pontydd a strwythurau mecanyddol.

Paramedr pwysig arall sy'n gysylltiedig â chyfansoddiad cemegol yw'r gwerth cyfatebol carbon. Mae cyfwerth carbon yn ddangosydd wedi'i gyfrifo a ddefnyddir i werthuso weldadwyedd dur. Mae'n cyfuno effeithiau carbon a sawl elfen aloi yn un mynegai. Os yw'r carbon cyfatebol yn mynd yn rhy uchel, efallai y bydd angen gweithdrefnau cynhesu neu weldio arbennig ar y dur i atal cracio. Ar gyfer y rhan fwyaf o raddau pibell ERW a ddefnyddir mewn cymwysiadau strwythurol a hylif, mae'r cyfwerth carbon fel arfer yn cael ei reoli o dan tua 0.45 i gynnal weldadwyedd da.

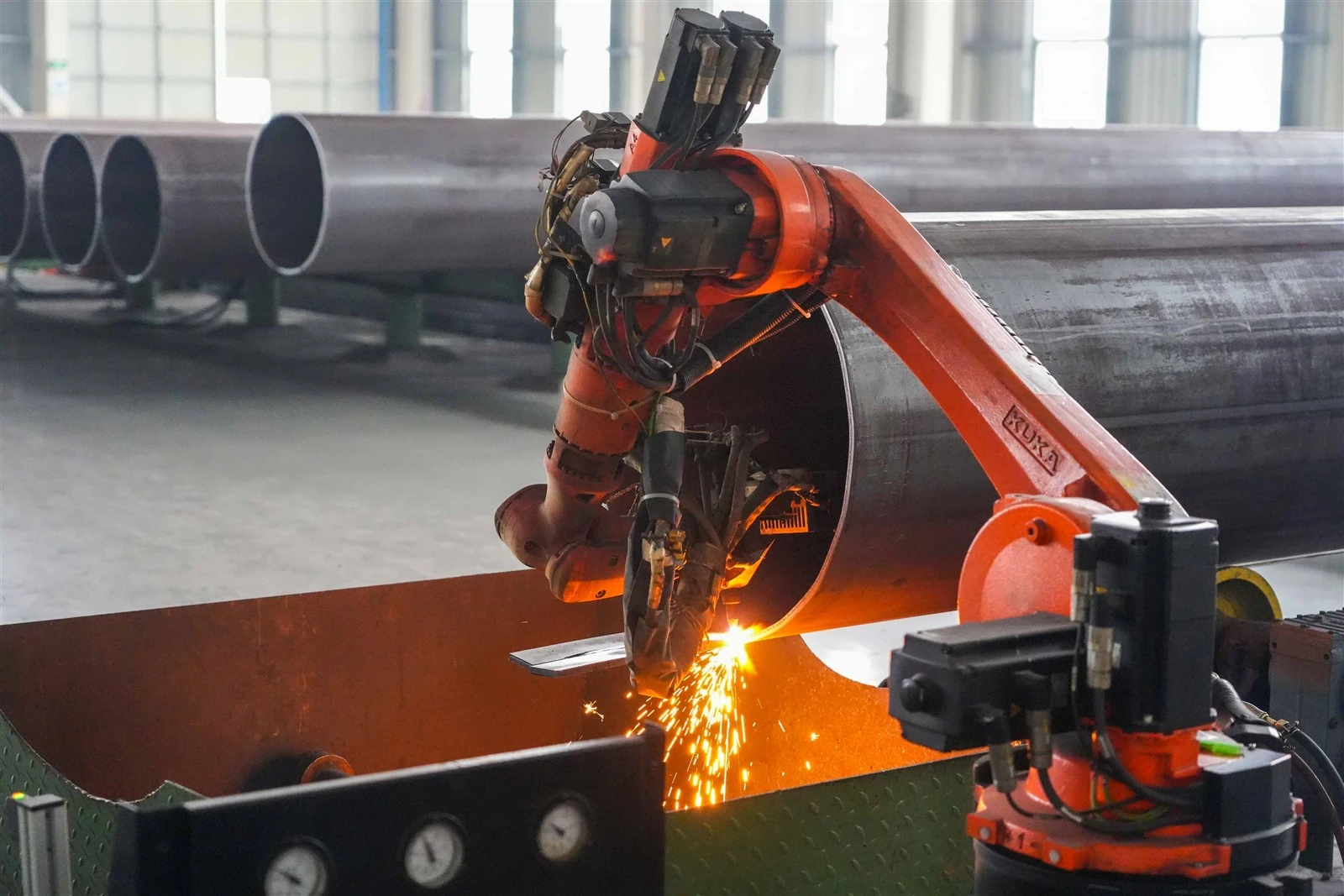

Ym mhroses weithgynhyrchu ERW, mae stribed dur yn cael ei ffurfio'n siâp silindrog a'i weldio'n hydredol gan ddefnyddio gwresogi gwrthiant trydanol amledd uchel. Yn ystod y weldio, mae ymylon y stribed dur yn cael eu cynhesu'n gyflym i gyflwr plastig a'u pwyso gyda'i gilydd dan bwysau i ffurfio bond cyfnod solet. Oherwydd nad yw'r broses weldio hon yn defnyddio metel llenwi, mae cyfansoddiad cemegol y deunydd sylfaen yn arbennig o bwysig.

Os yw'r cynnwys carbon yn rhy uchel, gall y parth yr effeithiwyd arno gan wres ger y sêm weldio drawsnewid yn strwythurau martensitig caled yn ystod oeri. Mae hyn yn cynyddu'r risg o gracio weldio ac yn lleihau caledwch effaith. Mae lefelau carbon rheoledig yn helpu i gynnal microstrwythur cytbwys sy'n cynnal cryfder a hydwythedd.

Mae manganîs a silicon hefyd yn dylanwadu ar yr ymddygiad weldio. Mae manganîs digonol yn gwella ymwrthedd y dur i gracio yn ystod cylchoedd gwresogi ac oeri cyflym. Mae silicon yn helpu i gynnal dadocsidiad sefydlog ac yn atal cynhwysiant ocsid gormodol ar hyd y wythïen weldio, a allai fel arall wanhau'r cymal.

Mae rheolaeth amhuredd yn chwarae rhan bendant yn ansawdd y sêm weldio. Gall gormodedd o sylffwr ffurfio cyfansoddion sy'n toddi'n isel sy'n gwahanu ar hyd ffiniau grawn yn ystod weldio, gan arwain at wendid rhyng-gronynnog. Gall gwahanu ffosfforws achosi toriad brau yn y parth weldio dan straen. Am y rheswm hwn, mae cynhyrchwyr pibellau ERW modern fel arfer yn defnyddio prosesau gwneud dur rheoledig fel mireinio ffwrnais ocsigen sylfaenol a meteleg eilaidd i leihau'r elfennau hyn.

Mae cyfansoddiad cemegol pibellau dur carbon ERW yn pennu eu perfformiad yn uniongyrchol mewn amgylcheddau peirianneg go iawn. Mewn piblinellau trosglwyddo dŵr, mae cyfansoddiad priodol yn sicrhau ymwrthedd cyrydiad a bywyd gwasanaeth hir. Mewn prosiectau peirianneg strwythurol, mae'n gwarantu y gall y pibellau wrthsefyll llwythi allanol, straen plygu, a grymoedd deinamig. Mewn seilwaith ynni, megis systemau cludo olew a nwy, mae rheolaeth cyfansoddiad manwl gywir yn sicrhau diogelwch o dan bwysau mewnol uchel ac amodau tymheredd amrywiol.

Mae technoleg gweithgynhyrchu dur modern yn caniatáu i gynhyrchwyr gynnal ystodau cyfansoddiad cemegol manwl iawn. Mae castio parhaus, mireinio lletwad, a thechnegau degassing gwactod yn helpu i leihau amhureddau a chynnal lefelau elfen aloi sefydlog. Mae'r gwelliannau hyn yn sicrhau bod pibellau ERW yn bodloni safonau rhyngwladol tra'n cynnal ansawdd weldio cyson a phriodweddau mecanyddol.

Wrth i adeiladu seilwaith byd-eang a'r galw am ynni barhau i dyfu, mae pibellau dur carbon ERW yn parhau i fod yn ddeunydd hanfodol ar gyfer systemau piblinellau a fframweithiau strwythurol. Y tu ôl i'w perfformiad dibynadwy mae cydbwysedd a reolir yn ofalus o elfennau cemegol sy'n pennu sut mae'r dur yn ymddwyn wrth ffurfio, weldio, a gwasanaeth tymor hir. Mae deall y gofynion cyfansoddiad hyn yn rhoi mewnwelediad gwerthfawr i pam mae pibellau ERW yn gallu cyfuno cryfder, gwydnwch a weldadwyedd mewn amgylcheddau diwydiannol heriol.
